Verbesserung der Stabilität eines Vermessungsstativs
mit Schnellklemmung:
Mittlerweile bin ich glücklicher Besitzer einer SP-DX Montierung
mit SinusII Steuerung. Diese Kombination habe ich gebraucht erstanden und
sie ist auf einem sehr massiven Alu-Vermessungsstativ montiert. Leider
hat dieses Stativ eine Schnellklemmung mit Hebeln, welche eine erhebliche
Torsion des gesamten Stativs zulässt. Die Ursache liegt in besagter
Schnellklemmung, die eine Drehung der äußeren Stativbein-Rohre
in den Holkehlen des inneren Stativbein-Profils nicht sicher genug verhindert.
Gegen diesen Effekt ist eine herkömmliche Klemmung mit Druckschraube,
welche die äußeren Rohre gegen das innere Profil drückt,
viel wirksamer. Nun steht nirgendwo geschrieben, daß ein Stativ nicht
zwei Klemmungen haben darf, also habe ich eine zusätzliche Klemmvorrichtung
an jedes Stativbein montiert. Dabei drücken die Druckschrauben nicht
direkt auf die Stativbein-Rohre, sonder zuerst auf kleine Kunststoff-Zylinder,
welche dann auf das Alu-Rohr drücken. Diese Konstruktion verhindert
Beschädigungen der Alu-Rohre, ist aber etwas klobig. Die Details sollten
aus den folgenden Bildern hervor gehen. Die Schrauben werde ich noch durch
Rändelschrauben erstzten.
Die Einzelteile der zusätzlichen Klemmung.

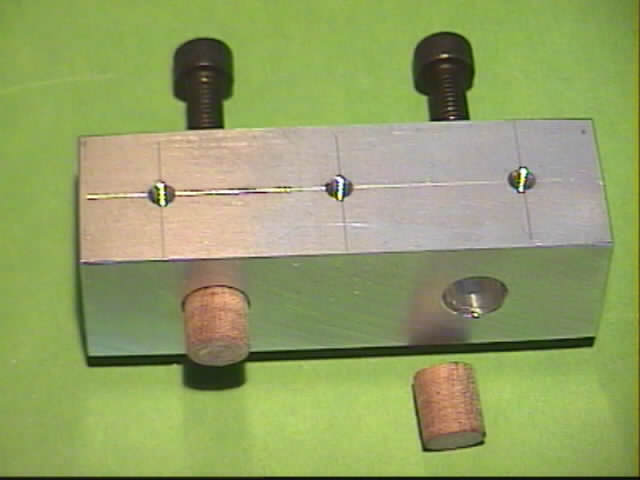

Der Alu-Block mit den Kunststoff-Einsätzen.

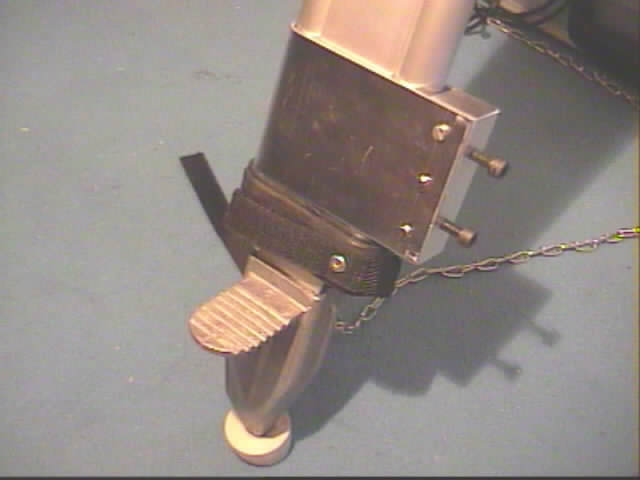

Die fertig montierte Zusatzklemmung.
Wer auch ein Alu-Vermessungsstativ mit Hebel-Klemmung benutzt, der sollte
einmal über diese Modifikation nachdenken. Es lohnt sich !
